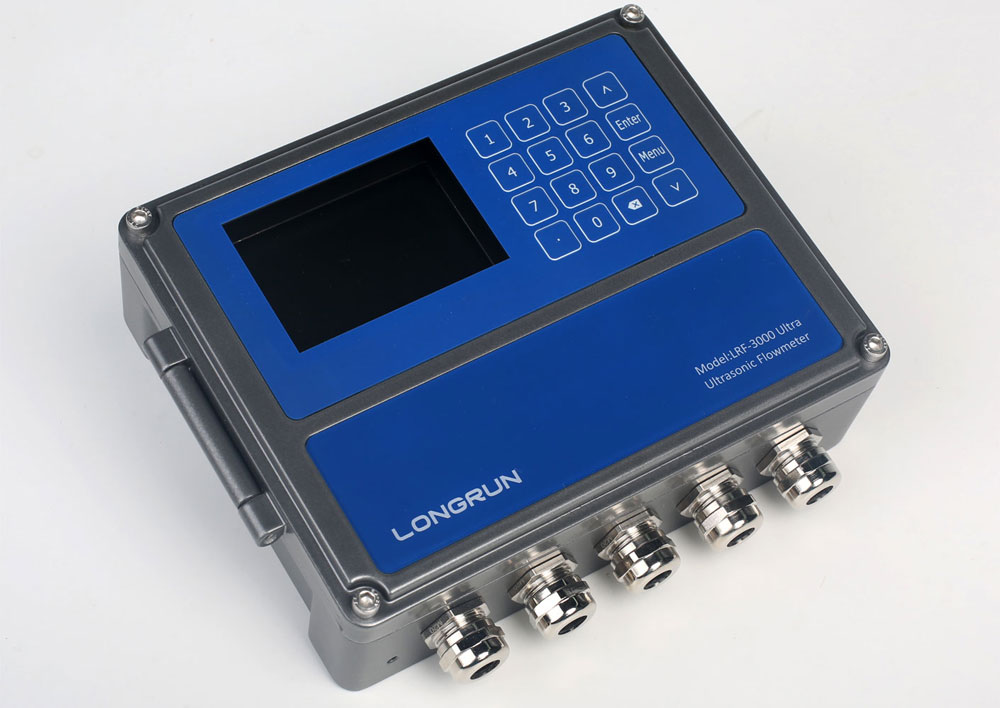

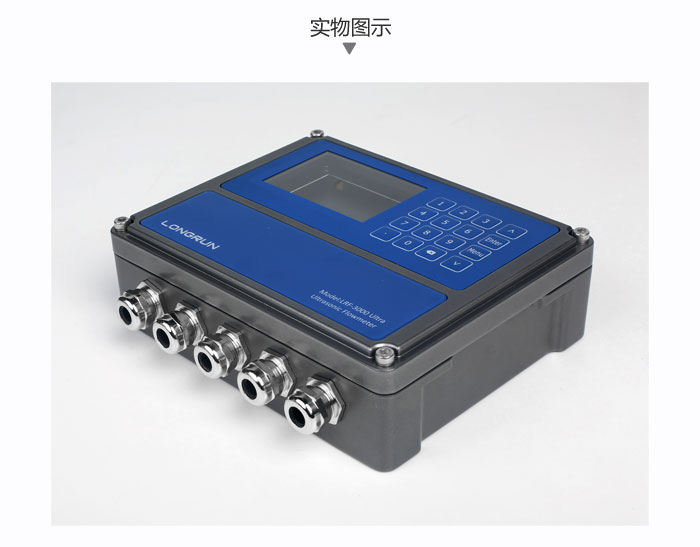

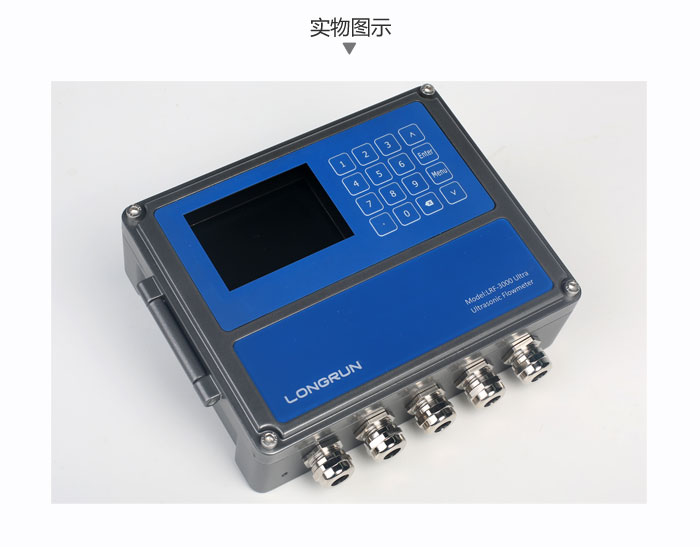

- 产品实物图
- 技术参数
- 资料下载
- 安装视频

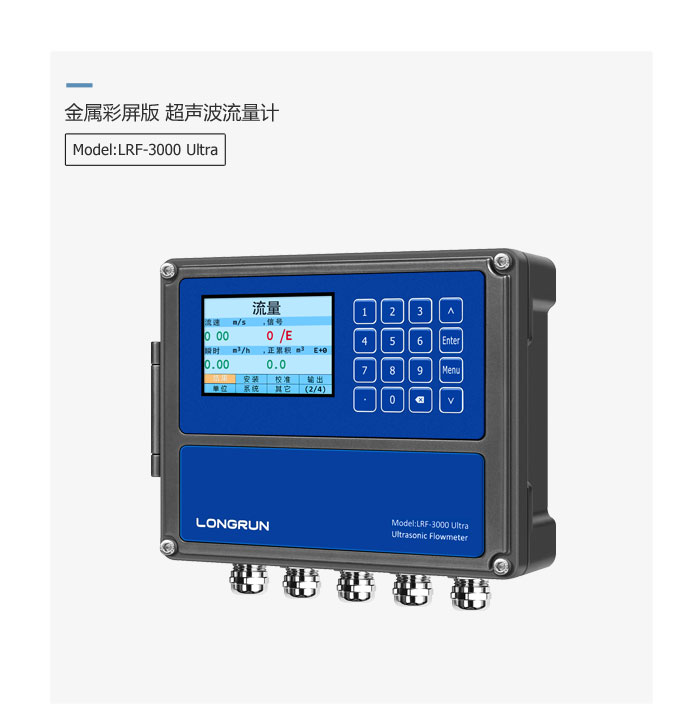

名称：金属彩屏超声波流量计
型号：LRF-3000 Ultra
尺寸：212*180*64mm
简要描述：
LRF-3000 Ultra 超声波流量计是基于美国 Intel 公司原装进口 FPGA 集成电路所实现 ，算法上属于阀值比较门电路延迟法和高速ADC相关法的结合应用。

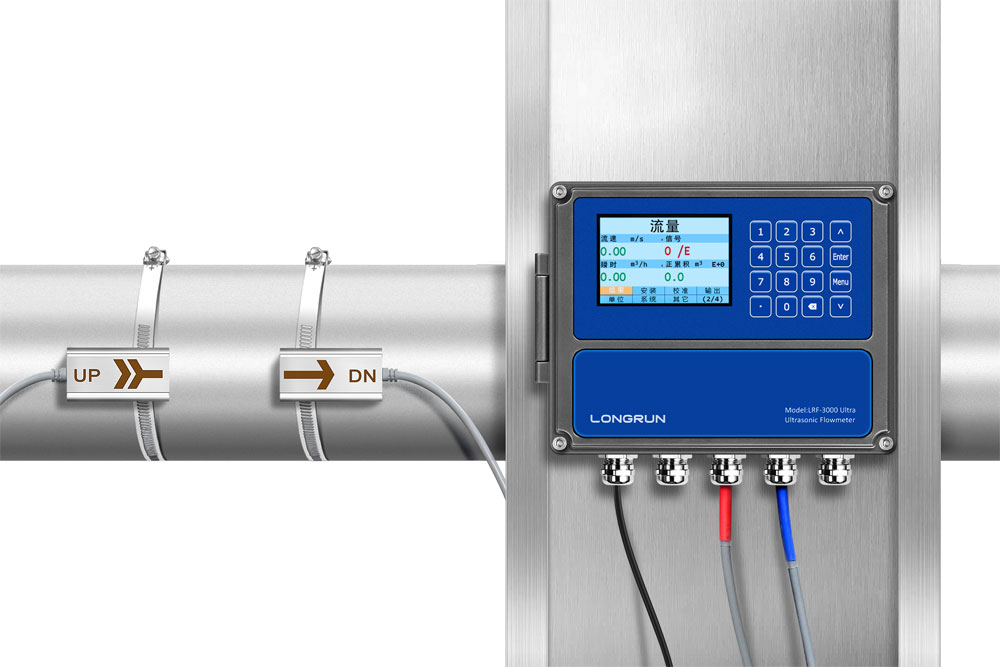

主要优势是外夹式超声流量计：不同于国内99%的应用濒临淘汰的电容充电算法或者单独使用比较或相关其一算法的外夹流量计，故属于国内高端型时差式超声波流量计，测量速率每秒可以大于300次（国内99%其他外夹式超声波流量计均低于50次，甚至只有一次），严格控制精度小于1.0% ；并且在对测量管径内的气泡耐受率上有很大的提升，最高可以耐受连续5秒的连续气泡或者杂质。
相较于其他市面上的超声波流量计，他具有高反应速率，低功耗，稳定性高的特点外。依旧延续了自主研发的TGA技术。TGA是我司研究超声波时间测量算法并参考现有各种TDC算法，最终成功研发实现的一种高速、高精度测量的过程时间测量算法。
产品特点 :
1.“TGA”的时间测量精度可以达到几十ps。

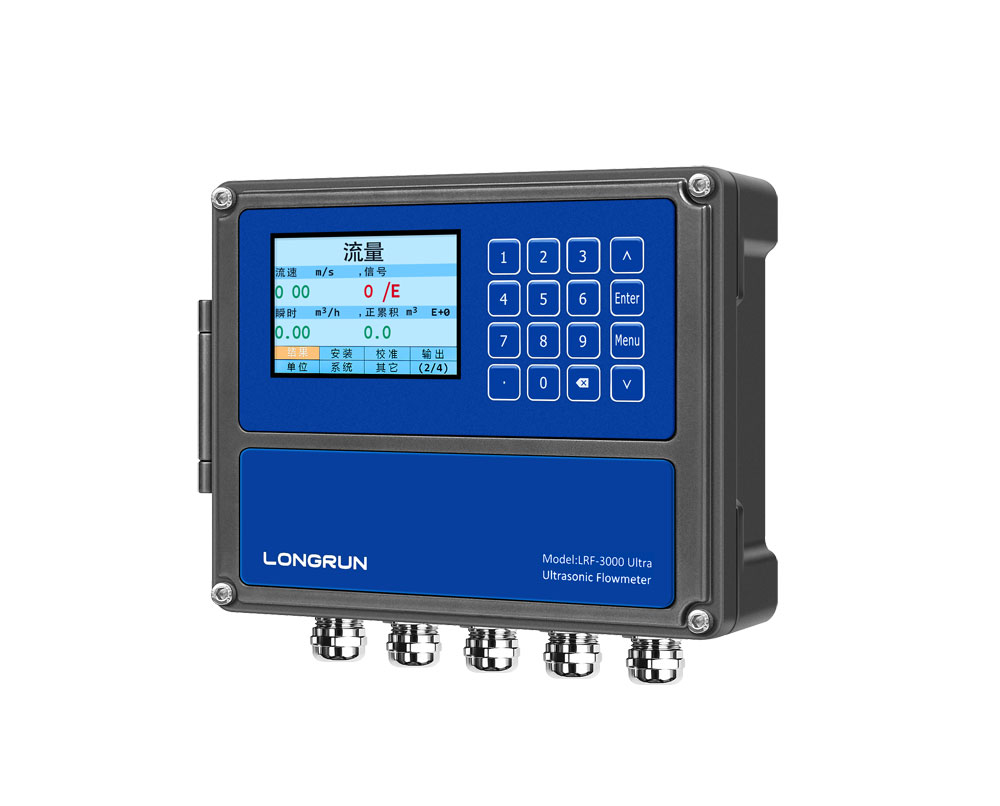

2.采用全新彩色液晶显示屏，具有高分辨率和丰富的色彩显示等特点，再搭配整体金属外壳，防护性高，导电、导热性好，具备出色的耐用性和抗冲击性。
3.使用独立的40万门阵列的高性能FPGA芯片。测量速率每秒可以大于300次，对比其他品牌在对测量管径内的气泡耐受率上有很大的提升。 可以耐受连续5秒的连续气泡。
产品尺寸 :
3.使用独立的40万门阵列的高性能FPGA芯片。测量速率每秒可以大于300次，对比其他品牌在对测量管径内的气泡耐受率上有很大的提升。 可以耐受连续5秒的连续气泡。
4.传感器采用我们特有生产制造工艺及配对技术，零点范围可以控制在0.03m/s内。每一对传感器静态之间的时差＜2纳秒，从而有效保证测量时差的真实性。
5.可以搭配使用RTD模型与温度传感器，成为计量供热管道，空调制冷管路的热、冷量消耗的能量表。
产品尺寸 :
点击下图查看大图
技术参数
| 性能指标 | |
| 量程 | ±0.03m/s~± 12 m/s |
| 精度 | 测量 值的±1.0% |
| 重复性 | 0.2% |
| 测量管径 | DN15mm~DN1200mm |
| 功能指标 | |
|
输出
|
模拟输出：0/4~20mA，最大负载750Ω
脉冲输出：0~10KHz
|
| 通讯协议 | RS232 & RS485.Modbus协议 （M-BUS 或者 HART 可?。?/span> |
| SD 卡
(选配 ）
|
最大存储: 32G，512 天
存储间隔时间: 1~99999秒（可设定）
|
| 电源 | 10~36 VDC或者AC100~240V. |
| 键盘 | 16位按键 |
| 显示 | 320*480 ，彩色TFT显示 |
| 适应温度 适用管径 |
变送器: - 20℃~60℃
TT01 外夹式 , 适应温度：-40℃~+80℃, 材质：工程塑料 / 3 04不锈钢 适应管径 DN25-DN1200mm
TT02 外夹式 , 适应温度：-40℃~+80℃, 材质：铝合金 适应管径 DN25-DN1200mm
TT03 外夹式 , 适应温度：-40℃~+130℃, 材质：铝合金 适应管径 DN25-DN1200mm
TT05 插入式 , 适应温度：-40℃~+130℃, 材质：304不锈钢 适应管径 DN80-DN1200mm
TT02H 外夹式 , 适应温度：-40℃~+180℃, 材质：铝合金 适应管径 DN25-DN1200mm
TT02S 外夹式 , 适应温度： 0℃~+65℃,材质：铝合金 适应管径 DN15-DN40mm
TT03S 外夹式 , 适应温度： 0℃~+115℃, 材质：铝合金 适应管径 DN15-DN40mm
G 管段式传感器：-40℃ ~ +130℃ 适用管径：DN15mm~DN500mm |
| 湿度 | Up to 0~99% RH, non - condensing. |
| 物理指数 | |
| 变送器 | 铝合金, IP65 |

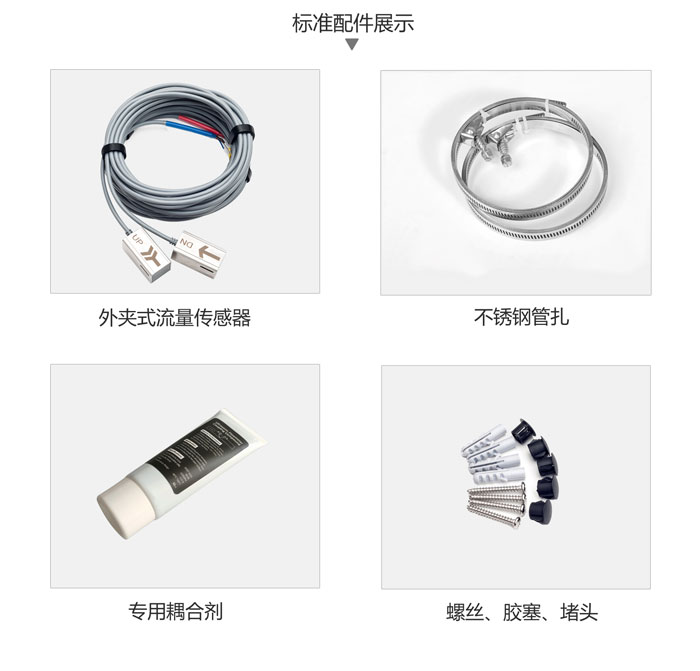

| 传感器 | 传感器和信号电缆一体式设计，无需自己接线；防护等级IP68，可浸水工作
标准电缆长度：9m，最长可延长至300
|
选型参数
| 编码 | 输出 |
| 1 | OCT, 继电器, RS232/RS485, 4-20mA |
| 2 | OCT, 继电器, RS232/RS485, 4-20mA，RTD（冷热量功能?？椋?/span> |

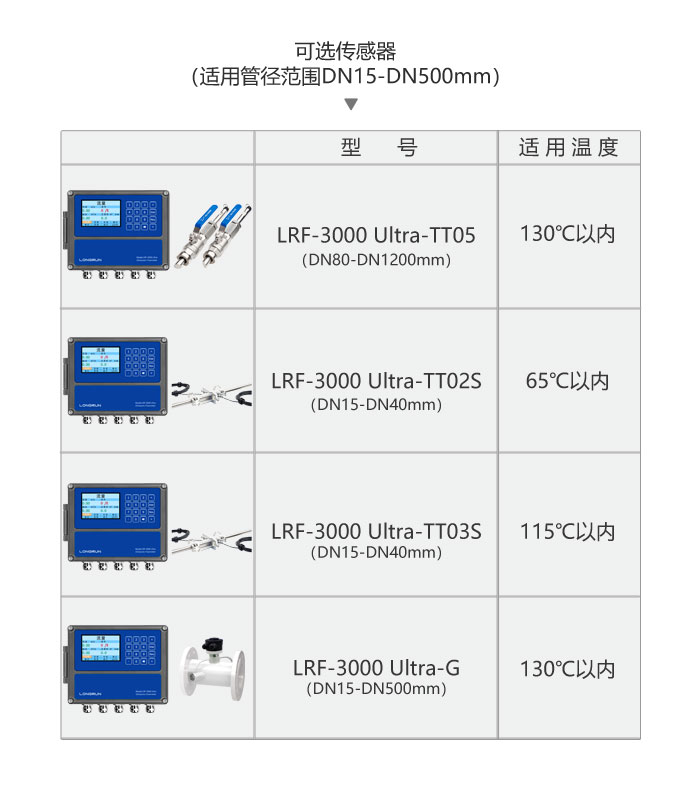

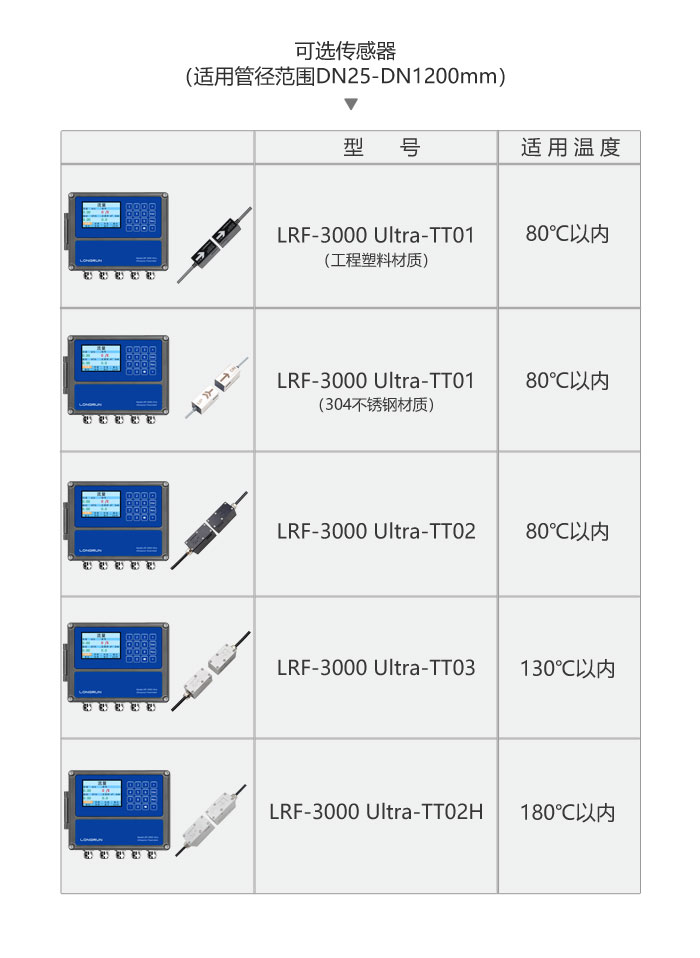

| 编码 | 传感器 |
| TT01 | 外夹式 , 适应温度：-40℃~+80℃, 材质：工程塑料 / 3 04不锈钢 适应管径 DN25-DN1200mm |
| TT02 | 外夹式 , 适应温度：-40℃~+80℃, 材质：铝合金 适应管径 DN25-DN1200mm |
| TT03 | 外夹式 , 适应温度：-40℃~+130℃, 材质：铝合金 适应管径 DN25-DN1200mm |
| TT05 | 插入式 , 适应温度：-40℃~+130℃, 材质：304不锈钢 适应管径 DN80-DN1200mm |
| TT02H | 外夹式 , 适应温度：-40℃~+180℃, 材质：铝合金 适应管径 DN25-DN1200mm |
| TT02S | 外夹式 , 适应温度： 0℃~+65℃,材质：铝合金 适应管径 DN15-DN40mm |
| TT03S | 外夹式 , 适应温度： 0℃~+115℃, 材质：铝合金 适应管径 DN15-DN40mm |
| G | 管段式 , 适应温度：-40℃~130℃, 材质：碳钢或者304不锈钢 适应管径 DN15-DN500mm |
| XXX | 线缆长度 |
| 030 | 信号电缆长度 9米 |
| 050 | 信号电缆长度 15米 |
| 080 | 信号电缆长度 25米 |
| XXX | 最大长度300米 |
| 编码 | 温度传感器 |
| PT1000 | 外夹式 或者 插入式（选配） |
| 编码 | 存储 |
| SD | SD卡(32G)+SD卡?？椋ㄑ∨洌?/span> |
标准产品： LRF-3000 Ultra - 1 - TT01 - 030
描述：外夹式, OCT, 继电器，RS485,4-20mA；常温外夹式传感器，标配9米信号电缆。
